Tour de fonte et drainage : évacuer l’eau de fonte sans inonder

Ton tour de fonte produit des centaines de litres d’eau par jour ? Sans système d’évacuation bien pensé, tu te retrouves avec une patinoire permanente autour de ta machine. L’eau de fonte, c’est l’ennemi numéro un de ta productivité : elle rend l’accès dangereux, abîme le matériel et peut même endommager le bâtiment si elle s’infiltre.

Le drainage de l’eau de fonte, ce n’est pas juste creuser un trou. Il faut calculer les débits, choisir les bons matériaux et prévoir les bonnes pentes. Sinon, tu risques de te retrouver avec des refoulements, des bouchons ou pire : une inondation qui stoppe toute ta production.

🔧 Comment dimensionner son réseau d’évacuation ?

**Pour dimensionner un réseau d’évacuation efficace, utilise une pente minimum de 1,5 à 2 cm/m pour les canalisations horizontales.** Cette pente garantit un écoulement régulier même avec les particules qui peuvent traîner dans l’eau de fonte.

Le calcul du débit commence par estimer ton volume d’eau de fonte quotidien. Une machine à bloc de 1 tonne produit environ **300 à 500 litres d’eau de fonte par jour** selon l’efficacité du système et la température ambiante. Pour une installation de 5 tonnes/jour, compte plutôt **1 500 à 2 500 litres**.

Pour le diamètre des canalisations :
– **DN 50 mm** : jusqu’à 200 litres/jour (petites machines domestiques)
– **DN 75 mm** : jusqu’à 800 litres/jour (machines 1 à 2 tonnes)
– **DN 100 mm** : jusqu’à 2 000 litres/jour (installations moyennes)
– **DN 125 mm** : au-delà de 2 000 litres/jour (gros volumes industriels)

N’oublie pas les regards de visite tous les **10 à 15 mètres** et à chaque changement de direction. Ils te sauveront la vie en cas de bouchon.

🧊 Quels matériaux résistent à l’eau froide en continu ?

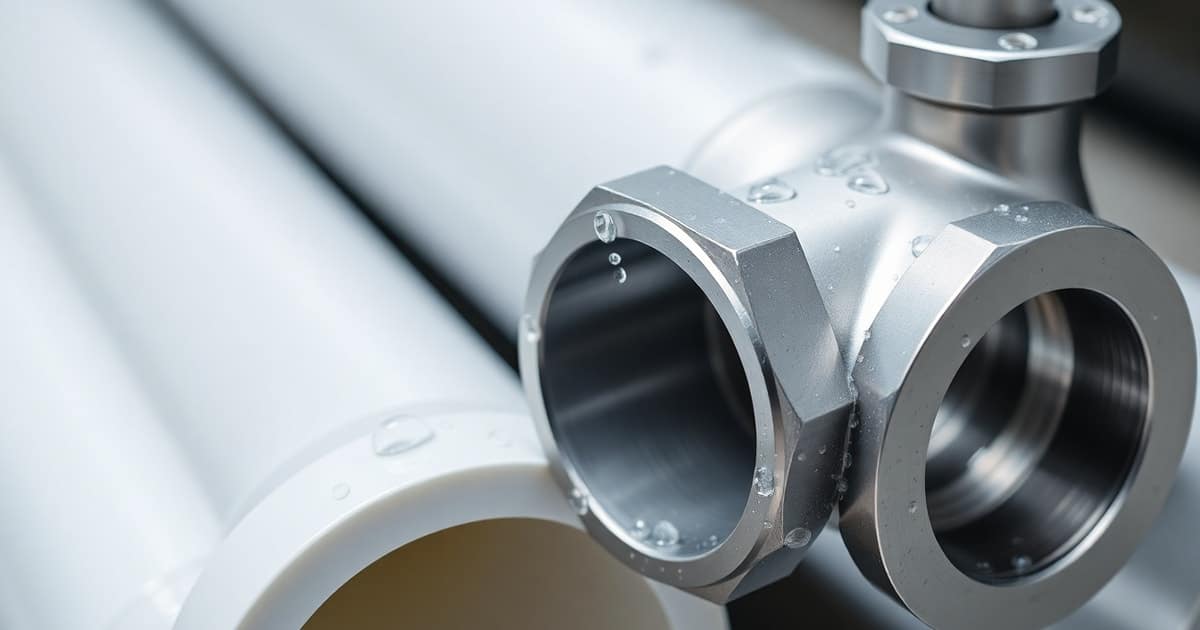

**L’acier inoxydable et le polyéthylène sont les matériaux les plus résistants à l’eau froide en continu.** Le PVC standard fonctionne aussi très bien pour la plupart des installations de glace.

L’eau de fonte, c’est de l’eau pure à **0-4°C** qui coule en permanence. Cette température constante peut fragiliser certains matériaux ou créer de la condensation qui aggrave les problèmes d’humidité.

**Le polyéthylène haute densité (PEHD)** reste le champion de la résistance au froid. Il ne se fissure pas, même avec des chocs thermiques répétés. Parfait pour les zones où la température ambiante varie beaucoup entre jour et nuit.

**Le PVC** fonctionne très bien jusqu’à environ **-10°C**. Comme l’eau de fonte ne descend jamais sous 0°C, tu es large. L’avantage : c’est moins cher et plus facile à trouver en Afrique.

**L’acier inoxydable 316L** c’est le top niveau, mais réserve-le aux parties critiques : évacuation directe sous la machine, premiers mètres où il y a du passage. Pour le reste du réseau enterré, le PVC ou PEHD fait largement l’affaire.

Évite à tout prix :
– **L’acier galvanisé** : la rouille arrive vite avec l’humidité constante
– **Le béton non étanche** : il se fissure avec les variations thermiques
– **Les joints en caoutchouc basique** : ils deviennent durs et laissent passer l’eau

📐 Quelles pentes et regards prévoir au plan ?

**Prévois une pente de 2 cm/m minimum et place un regard tous les 15 mètres maximum pour garantir un entretien facile.** Sur le plan, trace d’abord le point le plus bas (ton exutoire) puis remonte en respectant cette pente.

Le point de départ, c’est l’**évacuation directe sous ta machine**. Place-la au point le plus bas possible de ton local. Si tu dois remonter pour atteindre l’évacuation générale, installe une pompe de relevage dès le départ.

**Calcul simple pour tes pentes** :
– Distance 10 mètres = dénivelé minimum 20 cm
– Distance 20 mètres = dénivelé minimum 40 cm
– Distance 50 mètres = dénivelé minimum 100 cm

**Placement des regards** :
– **Regard principal** : directement sous la machine, accessible facilement
– **Regards intermédiaires** : tous les 10-15 mètres et à chaque coude
– **Regard de visite** avant raccordement au réseau principal
– **Siphon déconnecteur** si raccordement à l’égout public

Pour le plan, dessine toujours les **cotes d’altitude** à chaque regard. Ça évite les mauvaises surprises au moment des travaux. Et prévois un **regard de trop-plein** si ton évacuation principale peut se boucher.

La **section minimale des regards** : 30×30 cm pour l’entretien manuel, 40×40 cm si tu veux pouvoir descendre dedans.

❓ L’eau de fonte peut-elle endommager mes fondations ?

Oui, l’eau de fonte peut sérieusement endommager tes fondations si elle n’est pas évacuée correctement. Cette eau pure s’infiltre facilement dans les micro-fissures du béton et peut provoquer des affaissements, surtout en terrain argileux. Installe toujours une étanchéité périmétrique autour de ta machine et évacue l’eau à plus de 3 mètres des murs porteurs.

❓ Quelle pompe de relevage choisir pour évacuer l’eau de fonte ?

Pour l’eau de fonte, choisis une pompe de relevage avec un débit de 20 à 30% supérieur à ton volume quotidien et résistante aux particules fines. Une pompe submersible en inox 316L avec flotteur est l’idéal. Évite les pompes centrifuges classiques qui se bouchent avec les impuretés de la glace.

❓ Comment éviter que mon évacuation gèle en hiver ?

L’eau de fonte sort à 0-2°C donc le risque de gel dans la canalisation est réel si elle reste stagnante. Maintiens un débit minimum constant avec une légère recirculation ou isole les premiers mètres de canalisation avec de la laine de roche. En cas de grand froid, laisse couler un filet d’eau en permanence.

❓ Puis-je raccorder l’évacuation directement au réseau d’eaux usées ?

Tu peux raccorder l’eau de fonte au réseau d’eaux usées, mais installe obligatoirement un siphon déconnecteur pour éviter les remontées d’odeurs et un bac à graisse si ton eau de fonte contient des résidus alimentaires. Vérifie d’abord la réglementation locale car certaines communes interdisent les rejets industriels directs.

❓ Combien coûte l’installation d’un système d’évacuation complet ?

Un système d’évacuation complet coûte entre 800 et 2 500 € selon la distance et la complexité. Compte 50-80 €/m linéaire pour la tranchée + canalisation PVC, 150-200 €/regard, et 300-600 € pour une pompe de relevage si nécessaire. Le terrassement représente souvent 40% du budget total.

❓ Comment entretenir mon réseau d’évacuation d’eau de fonte ?

Nettoie tes regards une fois par mois minimum en retirant les dépôts et particules qui s’accumulent. Fais un curage complet des canalisations tous les 6 mois avec un furet ou un nettoyeur haute pression. Contrôle l’étanchéité des joints deux fois par an et remplace immédiatement ceux qui montrent des signes de faiblesse.
