Raccordements eau et électricité : prérequis avant livraison machine

🚰 Pourquoi les raccordements doivent être prêts avant la livraison

La machine arrive sur ton site, le camion repart, et là tu réalises que la tuyauterie n’est pas posée et le tableau électrique n’est pas dimensionné. Résultat : la machine reste immobile une semaine de plus, la glace ne sort pas, et la chaîne du froid se retrouve compromise.

C’est le scénario le plus fréquent qu’on voit en Afrique de l’Ouest et dans les îles. Pas parce que les acheteurs sont négligents — mais parce que personne ne leur a donné une checklist claire avant l’installation.

Voilà les prérequis concrets, point par point.

—

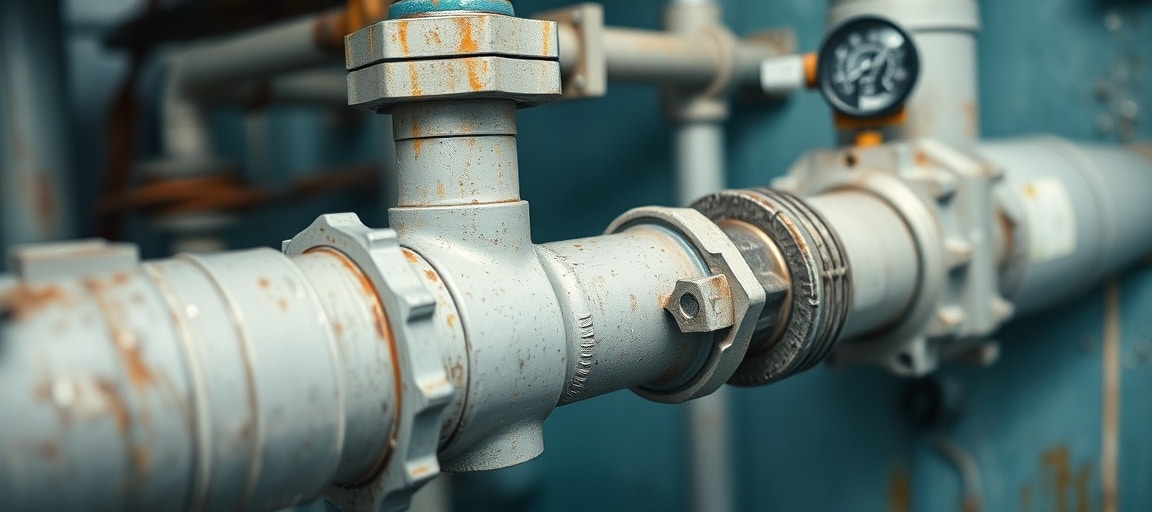

💧 Quels diamètres de tuyauterie eau ?

**Le diamètre de ta tuyauterie eau se calcule à partir de deux variables : le débit nécessaire et la pression disponible sur ton réseau.**

Il n’existe pas de diamètre universel valable pour toutes les machines. Une machine à bloc de glace consomme de l’eau pour deux usages distincts :

– **L’eau de fabrication** : l’eau qui devient de la glace
– **L’eau de refroidissement** : l’eau qui évacue la chaleur du condenseur (sur les machines à condenseur hydraulique)

Les règles de base pour choisir ton diamètre :

– **Débit faible, courte distance** → DN 20 (3/4 pouce) peut suffire
– **Débit moyen à élevé ou longue distance** → DN 25 à DN 40 selon le calcul de perte de charge
– **Raccord machine** : vérifie toujours le raccord constructeur (souvent 1/2 ou 3/4 pouce BSP) avant de poser ta tuyauterie définitive

En climat tropical, l’eau du réseau peut dépasser **30°C en saison chaude**. Si ton eau de refroidissement est trop chaude, le condenseur ne dissipe plus correctement la chaleur — et la machine s’arrête en sécurité haute pression. C’est un point critique souvent ignoré.

—

⚡ Quelles sections de câbles électriques ?

**Pour une machine à bloc de glace de forte puissance, la section de câble minimale est de 6 mm².**

C’est la règle de base pour tout appareil haute puissance. Utiliser un câble sous-dimensionné, c’est s’exposer à des échauffements, des chutes de tension, et des pannes répétées — voire un incendie.

Les sections à retenir selon l’usage :

**La chute de tension maximale admissible est de 3 % entre le tableau et la machine.** Au-delà, le compresseur travaille en sous-tension, sa durée de vie chute brutalement. En Afrique, les variations de tension du réseau sont fréquentes — c’est une raison supplémentaire de sur-dimensionner légèrement les câbles.

Points à vérifier avant la livraison :

– La longueur de câble entre ton tableau général et l’emplacement de la machine
– La section adaptée à cette longueur et à la puissance absorbée (indiquée sur la fiche technique machine)
– L’utilisation de câbles adaptés aux conditions tropicales (gaine résistante à la chaleur, à l’humidité, aux UV si pose en extérieur)
– Une mise à la terre efficace — obligatoire, pas optionnelle

—

🔌 Quels tableaux et protections obligatoires ?

**Un tableau électrique dédié avec disjoncteur différentiel 30 mA est obligatoire pour toute machine à bloc de glace.**

Ne branche jamais une machine de production de glace sur une prise existante ou sur un tableau déjà chargé. La machine a besoin d’un circuit propre, protégé, avec les dispositifs suivants :

Le tableau doit être **installé dans un local sec, ventilé, accessible**, à une distance raisonnable de la machine. En atelier de glace en climat humide, prévois un indice de protection IP54 minimum pour l’armoire électrique.

En résumé, la préparation électrique d’un site de production de glace, ce n’est pas un détail technique secondaire. C’est ce qui conditionne la durée de vie du compresseur, la fiabilité de production, et la sécurité des opérateurs.

—

📋 Checklist finale avant livraison

Avant que le camion arrive, voilà ce qui doit être en place :

**Côté eau :**
– Arrivée d’eau posée avec robinet d’arrêt
– Filtre à sédiments installé
– Évacuation d’eau prévue
– Pression réseau vérifiée

**Côté électricité :**
– Tableau dédié installé avec disjoncteur magnétothermique calibré
– Différentiel 30 mA en place
– Câble **6 mm²** minimum tiré jusqu’à l’emplacement machine
– Mise à la terre vérifiée
– Tension et fréquence réseau confirmées (compatibles avec la machine commandée)

**Côté emplacement :**
– Sol bétonné, plan, capable de supporter le poids de la machine chargée
– Espace de dégagement suffisant autour de la machine pour la ventilation et la maintenance
– Local abrité de la pluie directe et des rayons solaires sur le groupe froid

—

❓ Quel diamètre de tuyau pour une machine à bloc de glace ?

Le diamètre dépend du débit nécessaire et de la pression réseau disponible. En pratique, un DN 25 (1 pouce) est un point de départ courant pour les machines de capacité moyenne, mais le dimensionnement précis nécessite un calcul de perte de charge sur la longueur de tuyauterie à poser.

❓ Quelle section de câble pour alimenter une machine à glace ?

La section minimale pour un appareil de forte puissance est **6 mm²**. Si la distance entre le tableau et la machine est importante, la section doit être augmentée pour maintenir la chute de tension en dessous de 3 %.

❓ Faut-il un tableau électrique dédié pour une machine à bloc de glace ?

Oui. Un tableau dédié avec disjoncteur magnétothermique calibré et différentiel 30 mA est obligatoire. Brancher la machine sur un circuit partagé expose à des surchauffes, des chutes de tension et des pannes répétées du compresseur.

❓ Que se passe-t-il si l’eau de refroidissement est trop chaude en climat tropical ?

Si la température de l’eau de refroidissement dépasse les valeurs admissibles, le condenseur ne dissipe plus correctement la chaleur. La pression de condensation monte, la machine se coupe en sécurité haute pression. C’est un problème fréquent en saison chaude dans les pays tropicaux.

❓ Peut-on brancher une machine à glace sur le réseau monophasé ?

Cela dépend de la machine. Certaines petites capacités fonctionnent en monophasé 220 V. Les machines de forte capacité nécessitent du triphasé 380 V. Vérifie la fiche technique constructeur et confirme la tension disponible sur ton site avant la commande.

❓ Quelles protections contre la foudre pour un atelier de glace en zone tropicale ?

Un parafoudre sur le tableau électrique est fortement recommandé en zone tropicale où les orages sont fréquents. Les surtensions liées à la foudre sont une cause majeure de destruction des cartes électroniques et des moteurs de compresseurs dans ces régions.

—
